拉绳式位移传感器信号输出方式分别为数字信号输出和模拟信号输出，数字型输出信号可以是增量旋转编码器也可以是绝对值编码器，输出信号为方波ABZ信号或格雷码信号，行程最大可以做到50000毫米，线性精度最大做到0.01%，分辨率可以达到0.001毫米/脉冲。拉绳传感器调试接线时首先确定该位移传感器输出的信号范围，不要盲目接线，再确定传感器所需要的输入电压，如果电压选择错误，会造成位移传感器烧毁芯片电路，使拉线位移传感器报废。拉线位移传感器的输出信号在测量范围内，和位移的行程成线性对比，因此测量范围对应信号范围计算出对应的线段，就可以通过实时数据求出实时位移。
拉绳式位移传感器安装注意事项：

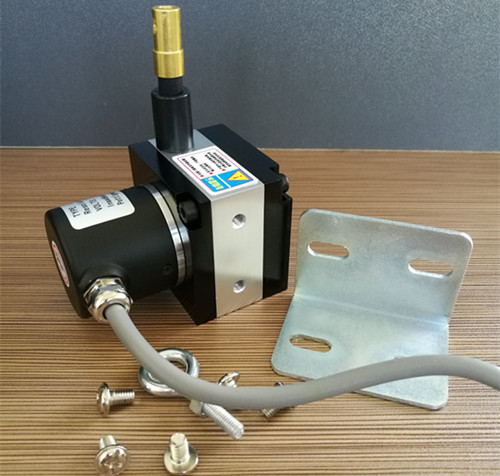

首先利用拉绳传感器主体上的4个螺纹孔根据您所选择的方向选择安装,使用众标公司附带的安装支架直接安装或另外加装防护罩安装。伸缩钢丝绳安装时一定注意使之成为一条直线，使伸出或缩回过程中不受外力，尽量减少钢丝绳的摩擦力，保持最小偏差±30，以确保量测精度及钢丝绳的寿命。钢丝绳为进口涂塑，请注意其不要受外力割伤、弯折等。如工作环境恶劣如粉尘﹑碎屑等诸多请加装防护机构。反之，使用会随时间的增加造成钢丝绳破损,导致直线运动不顺甚至断裂等故障。在未安装于固定之前,请勿用手将拉绳拉出并让其瞬间自动弹回�；嵩斐筛稚狭鸭吧撕θ松戆踩�。该系列产品的往复运动的瞬间加速为1米/秒。如果使用于非直线运动的场合,请联系位移传感器厂家商榷加装合适的滑轮装置。
|
